DU CHANTIER À LA DONNÉE 3D EXPLOITABLE
Comment fonctionne Reso3D ?
Reso3D organise une chaîne complète pour créer, transmettre, traiter, contrôler et exploiter les données d’un projet terrain, depuis l’acquisition mobile jusqu’aux livrables métier.
Une chaîne continue du chantier au bureau
Chaque étape reste rattachée au projet afin de conserver la continuité entre l’acquisition terrain, le traitement des données, les contrôles et les résultats produits.
La page Fonctionnement décrit le déroulement opérationnel : comment passer d’une capture mobile ou d’un nuage de points existant à une donnée 3D exploitable dans MyReso3D.
- 1ProjetCréation du dossier et organisation des données
- 2AcquisitionCapture mobile avec GNSS ou en mode local
- 3TransmissionEnvoi, vérification et rattachement au projet
- 4TraitementReconstruction photogrammétrique lorsque le module est utilisé
- 5MyReso3DContrôle, mesure, géoréférencement et vectorisation
- 6LivrablesNuage de points, orthophoto, rapports et exports
1. Créer le projet
Chaque acquisition est rattachée à un projet. Le dossier regroupe les informations du chantier, les utilisateurs autorisés, les données importées et les résultats associés.
Organisation
- équipe ou opérateur ;
- utilisateurs autorisés ;
- données attendues ;
- niveau de contrôle prévu.
Référentiel
- système de coordonnées si nécessaire ;
- points d’appui disponibles ;
- contraintes du chantier ;
- livrables attendus.
2. Ajouter une acquisition ou importer des données
Le projet peut recevoir des données issues de l’application mobile Reso3D ou des données déjà produites par un autre workflow.
Acquisition mobile Reso3D
L’opérateur réalise une série d’images autour des ouvrages visibles. Selon la configuration, l’acquisition peut intégrer des informations GNSS ou être réalisée dans un repère local.
- photographies ;
- informations de positionnement ;
- orientation du smartphone ;
- fichier
geo.txt; - informations de projet ;
- points d’appui lorsque disponibles.
Import d’un nuage de points existant
Un projet peut également être créé à partir de données déjà produites par un autre workflow. Le module photogrammétrique reste optionnel et ne conditionne pas l’utilisation des outils MyReso3D.
Les formats pris en charge doivent rester configurables selon la version produit et les choix de déploiement.
3. Vérifier et transmettre les données
Avant traitement, les données doivent être rattachées au bon projet et vérifiées afin de limiter les acquisitions incomplètes, les erreurs de fichier ou les problèmes de positionnement.
La validation d’un projet ne garantit pas à elle seule la qualité finale du résultat. Elle constitue une étape de contrôle préalable avant traitement ou exploitation.
Contrôles possibles
- présence des images ;
- présence du fichier de positionnement lorsque nécessaire ;
- cohérence du projet ;
- qualité générale des images ;
- couverture de la zone ;
- statut de transmission ;
- validation avant lancement du traitement.
4. Produire la reconstruction 3D
Lorsque le module photogrammétrique est utilisé, les images et les informations associées sont transmises au moteur de traitement afin de produire une reconstruction 3D de la zone acquise.
Module optionnel
Le traitement photogrammétrique est un module distinct. Un projet peut être utilisé sans images ni traitement lorsqu’il repose sur l’import d’un nuage de points existant.
Suivi du traitement
Le déroulement peut comprendre la préparation des données, le lancement du traitement, le suivi du statut, la production des résultats et le rattachement des fichiers au projet.
La durée dépend notamment du nombre d’images, de la surface couverte, de la complexité de la scène et des ressources de calcul disponibles.
PrêtEn attenteEn coursTerminéEn erreur

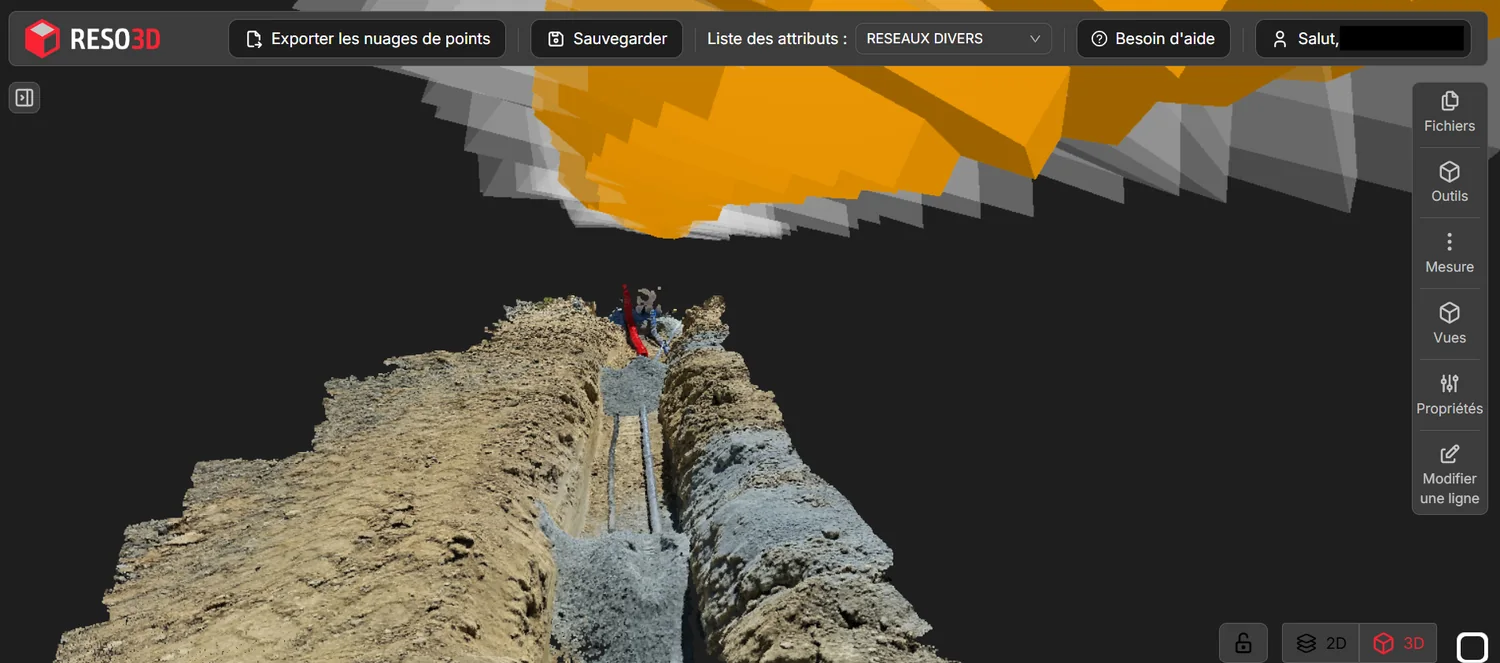

5. Contrôler et exploiter dans MyReso3D
Une fois les données disponibles, MyReso3D devient l’environnement de consultation et d’exploitation du projet.
Consultation 3D
Visualiser le nuage de points et retrouver le contexte général de l’acquisition.
Géoréférencement par GCP
Replacer une acquisition locale dans le système de coordonnées du projet à partir de points d’appui contrôlés.
Reprojection
Adapter les coordonnées du projet à un système de référence compatible avec les besoins de restitution.
Fusion
Rapprocher ou fusionner plusieurs acquisitions lorsque le workflow et la qualité des données le permettent.
Mesures
Réaliser des mesures dans la donnée 3D, sous réserve de la qualité de l’échelle, du géoréférencement et des contrôles.
Cubature
Calculer un volume à partir de la géométrie du nuage de points et générer un rapport selon les outils disponibles.
Vectorisation
Créer des objets réseau et leurs attributs directement à partir de la représentation 3D.
6. Produire les résultats adaptés au projet
Les données contrôlées peuvent ensuite être utilisées pour préparer différents résultats techniques, cartographiques ou documentaires.
Nuage de points
Représentation 3D de la zone observée.
Orthophoto
Support visuel corrigé et exploitable selon le workflow.
Données géoréférencées
Données positionnées dans un référentiel adapté au projet.
Mesures
Distances, observations et contrôles géométriques selon la qualité des données.
Rapport de cubature
Calcul de volume et restitution associée lorsque les données le permettent.
Données vectorisées
Objets réseau et attributs préparés depuis la représentation 3D.
Exports SIG
Données destinées aux outils de cartographie et de gestion patrimoniale.
Exports DAO
Données exploitables dans les outils de dessin et de production technique.
PGOC et RecoStaR
Livrables métier selon la configuration, les contrôles et les exigences du donneur d’ordre.
Une chaîne partagée entre terrain et bureau
La répartition exacte des rôles dépend de l’organisation du client, du contrat et des procédures applicables au projet.
Opérateur terrain
- crée ou sélectionne le projet ;
- réalise l’acquisition ;
- vérifie les données élémentaires ;
- transmet le dossier.
Responsable de projet
- organise les dossiers ;
- suit les acquisitions ;
- contrôle leur complétude ;
- déclenche ou autorise le traitement.
Géomètre ou professionnel du contrôle
- contrôle le positionnement ;
- vérifie le géoréférencement ;
- exploite les données ;
- valide les résultats selon sa mission.
Exploitant ou donneur d’ordre
- consulte les résultats ;
- contrôle les livrables ;
- intègre les données utiles dans ses outils métier.
Avec ou sans traitement photogrammétrique
Reso3D est conçu comme une chaîne modulaire : l’acquisition mobile et le traitement photogrammétrique peuvent être utilisés ensemble, mais MyReso3D peut aussi exploiter des données déjà produites.
Ce qui détermine la qualité du résultat
Reso3D fournit des outils d’acquisition, de traitement et d’exploitation. La qualité et la conformité du résultat final dépendent également du protocole, du matériel, des conditions du chantier et des contrôles réalisés.
- qualité et netteté des images ;
- couverture suffisante ;
- visibilité des ouvrages ;
- stabilité de la scène ;
- qualité du positionnement ;
- distribution des points d’appui ;
- contrôle du système de coordonnées ;
- qualité des données importées ;
- validation adaptée au livrable attendu.
Voir le workflow Reso3D en situation
Cette démonstration montre une acquisition de tranchée avec l’application mobile Reso3D et un récepteur GNSS RTK, puis la génération d’une reconstruction 3D géoréférencée.
La miniature est locale et aucun contenu YouTube n’est chargé avant votre accord.
Voir la page vidéo dédiéeQuestions fréquentes sur le fonctionnement de Reso3D
Ces réponses résument les points essentiels du workflow opérationnel.
Comment créer un projet Reso3D ?
Un projet regroupe les informations du chantier, les utilisateurs, les données importées, les acquisitions et les résultats produits. Il peut être créé pour une acquisition mobile ou pour exploiter un nuage de points existant.
Quelles données sont nécessaires pour lancer un traitement ?
Selon le workflow, les données peuvent comprendre des images, des informations de positionnement, un fichier geo.txt, des informations projet et des points d’appui lorsque disponibles.
Peut-on utiliser Reso3D sans GNSS ?
Oui. Une acquisition peut être réalisée en mode local avec le smartphone. Le nuage de points peut ensuite être contrôlé et géoréférencé dans MyReso3D à partir de points d’appui.
Peut-on importer un nuage de points existant ?
Oui. Reso3D doit rester compatible avec les workflows reposant sur l’import de données déjà produites. Le traitement photogrammétrique n’est pas obligatoire pour exploiter un projet dans MyReso3D.
Le traitement photogrammétrique est-il obligatoire ?
Non. Le traitement photogrammétrique est un module optionnel. Un projet peut aussi être utilisé pour organiser, contrôler et exploiter un nuage de points existant.
Comment suivre l’état d’un traitement ?
Le suivi du traitement repose sur des statuts associés au projet, par exemple prêt, en attente, en cours, terminé ou en erreur lorsque ces états sont disponibles dans la configuration produit.
Combien de temps dure un traitement ?
La durée dépend notamment du nombre d’images, de la surface couverte, de la complexité de la scène et des ressources de calcul disponibles.
Comment géoréférencer une acquisition locale ?
Une acquisition locale peut être replacée dans un système de coordonnées à partir de points d’appui contrôlés dans MyReso3D.
Quels résultats peut-on exploiter dans MyReso3D ?
MyReso3D permet de consulter les données 3D, mesurer, contrôler, géoréférencer, reprojeter, fusionner selon les conditions du projet, calculer une cubature et vectoriser des objets réseau.
Quels livrables peuvent être exportés ?
Selon la configuration et les données sources, les résultats peuvent comprendre nuage de points, orthophoto, rapport de cubature, données vectorisées, exports SIG ou DAO, livrables PGOC ou données RecoStaR.
Qui contrôle et valide les résultats ?
La validation dépend de l’organisation du projet. Le géomètre, le professionnel du contrôle ou le responsable désigné conserve la responsabilité de la vérification et de la validation finale.
Reso3D garantit-il automatiquement la classe A ?
Non. Reso3D peut s’intégrer dans un processus de production et de contrôle, mais la conformité finale dépend du protocole, du matériel, des conditions de chantier, du géoréférencement et de la validation professionnelle.
