Capturer au bon moment
Documenter les ouvrages lorsqu’ils sont encore visibles et que leur contexte de pose peut être compris.
Tranchée ouverte · Photogrammétrie mobile · Données géoréférencées
Récolement 3D des réseaux enterrés

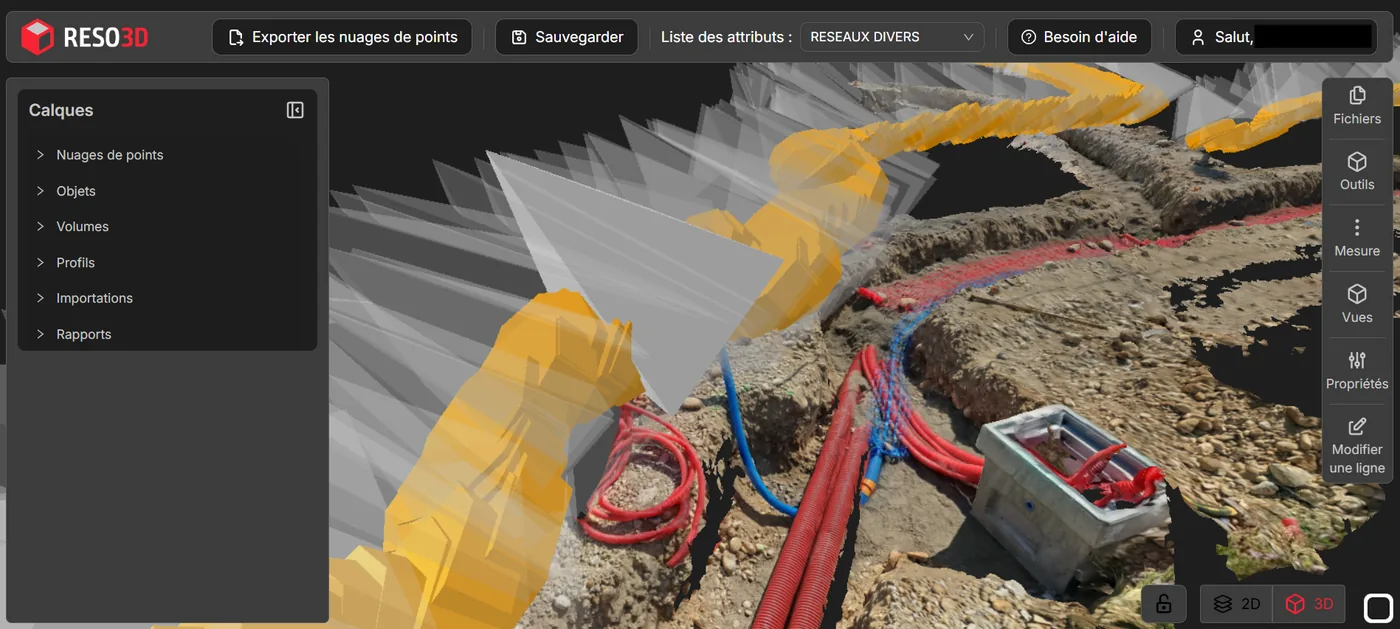

Reso3D permet de documenter les réseaux, branchements, accessoires et ouvrages visibles en tranchée ouverte, puis de produire une représentation 3D géoréférencée exploitable après remblaiement.
Pourquoi documenter les réseaux avant remblaiement ?
Les réseaux enterrés ne restent visibles que pendant une période très courte. Une fois la fouille refermée, les canalisations, fourreaux, branchements, raccordements, accessoires et croisements deviennent difficiles à observer et à contrôler.
Une acquisition réalisée avant remblaiement permet de conserver une trace visuelle et spatiale de l’état réel du chantier. Elle complète les photographies, les mesures ponctuelles et les documents traditionnels en replaçant les ouvrages dans un même environnement tridimensionnel.
Conserver le contexte
Retrouver les relations spatiales entre les réseaux, accessoires, croisements et changements de direction.
Exploiter après travaux
Consulter les données après remblaiement pour préparer un contrôle, une intervention ou un livrable.
Du chantier au livrable 3D
Reso3D organise une chaîne complète, depuis l’acquisition mobile jusqu’à l’exploitation des données dans MyReso3D.
1ChantierCapture mobile + GNSS
2DashboardOrganisation et suivi
3TraitementReconstruction photogrammétrique
4MyReso3DContrôle, mesure et vectorisation
5LivrablesNuage de points, orthophoto, PGOC, RecoStaR
Les étapes du processus
Chaque étape relie le terrain, le traitement et l’exploitation des données sans rompre le contexte du chantier.
1. Créer le dossier
Le chantier ou l’intervention est rattaché à un projet afin de centraliser les acquisitions, les utilisateurs et les résultats.
2. Réaliser l’acquisition
L’opérateur capture la tranchée et les ouvrages visibles depuis l’application mobile Reso3D, selon le protocole défini pour le projet.
3. Transmettre et traiter
Les images et les données de positionnement sont transmises au moteur de traitement photogrammétrique afin de produire une reconstruction 3D.
4. Contrôler et exploiter
Le nuage de points peut être consulté, mesuré, géoréférencé, reprojeté ou fusionné dans MyReso3D selon les besoins du projet.
5. Préparer les livrables
Les données contrôlées peuvent alimenter des orthophotos, mesures, rapports, exports cartographiques ou livrables métier.
Continuité du dossier
Les acquisitions, traitements et résultats restent associés au même contexte chantier pour faciliter la relecture après travaux.
Quels ouvrages peuvent être documentés ?
Reso3D peut être utilisé pour documenter différents ouvrages visibles pendant les travaux, sous réserve des conditions d’accès, de visibilité et d’acquisition.
Réseaux
- eau potable ;
- assainissement ;
- énergie ;
- télécommunications ;
- éclairage public ;
- réseaux de chaleur.
Branchements et accessoires
- raccordements ;
- fourreaux ;
- gaines ;
- câbles ;
- vannes ;
- protections ;
- accessoires de réseau.
Ouvrages
- chambres ;
- regards ;
- tranchées ;
- ouvrages de génie civil ;
- croisements de réseaux ;
- changements de direction.
Avec GNSS ou en mode local
Le protocole peut être adapté aux contraintes du chantier et au niveau d’exploitation attendu.
Acquisition avec GNSS
Le smartphone peut être associé à un récepteur GNSS compatible afin d’intégrer des informations de positionnement pendant l’acquisition.
La qualité du géoréférencement dépend du matériel, de la réception, de la configuration et des contrôles réalisés.
Acquisition en mode local
Lorsque le contexte ne permet pas une acquisition directement géoréférencée, Reso3D peut être utilisé en mode local.
La reconstruction peut ensuite être contrôlée et géoréférencée dans MyReso3D à partir de points d’appui relevés sur le chantier.
Des données 3D exploitables après remblaiement
Selon le workflow retenu et les exigences du projet, les acquisitions Reso3D peuvent être utilisées pour produire ou préparer différents résultats.
Nuage de points
Représentation tridimensionnelle de la zone acquise, consultable et mesurable dans un environnement adapté.
Orthophoto géoréférencée
Vue corrigée et positionnée pouvant servir de support à l’observation, à la vectorisation ou à la préparation d’un livrable.
Mesures et cubature
Mesures de distances, profondeurs relatives ou volumes, sous réserve de la qualité de l’acquisition et des contrôles appliqués.
Données vectorisées
Représentation des réseaux et accessoires à partir du nuage de points ou de l’orthophoto.
Exports cartographiques
Formats adaptés aux outils SIG, DAO ou aux exigences du donneur d’ordre selon les fonctionnalités disponibles.
Livrables métier
Préparation de données pouvant contribuer à des workflows PGOC ou RecoStaR, sous réserve des règles de validation applicables.
À qui s’adresse la solution ?
La page récolement relie les usages terrain aux profils qui exploitent ou valident les données.
Géomètres
Déléguer certaines acquisitions répétitives tout en conservant la maîtrise du contrôle, du géoréférencement et de la validation.
Entreprises de travaux publics
Capturer la tranchée au moment opportun et faciliter la circulation des informations entre le chantier et le bureau.
Équipes et prestataires intervenant sur les réseaux Enedis
Documenter les ouvrages, accessoires et raccordements afin de préparer les contrôles et les livrables attendus.
Exploitants de réseaux
Améliorer la traçabilité des interventions et conserver une mémoire visuelle et spatiale du patrimoine enterré.
Les conditions d’une acquisition exploitable
- ouvrages suffisamment visibles ;
- couverture photographique complète ;
- images nettes ;
- éclairage suffisant ;
- protocole d’acquisition respecté ;
- positionnement GNSS disponible ou points d’appui ;
- contrôle de la qualité des données ;
- validation adaptée à l’usage final.
Les performances de la reconstruction, du géoréférencement et des mesures dépendent des conditions du chantier, du matériel utilisé, de la qualité de l’acquisition, du traitement et des contrôles réalisés.
Reso3D ne se substitue pas aux obligations réglementaires, aux procédures du donneur d’ordre ni à la validation des professionnels compétents.
Voir un récolement 3D en action
Cette démonstration de 42 secondes présente une acquisition réalisée sur une tranchée ouverte avec l’application Reso3D et un récepteur GNSS RTK, suivie de la production d’une reconstruction 3D géoréférencée.
La miniature est locale et aucun iframe YouTube n’est chargé avant votre accord.
Voir la page vidéo dédiéeQuestions fréquentes sur le récolement 3D
Ces réponses reprennent les questions clés déjà structurées dans la FAQ du site.
Qu’est-ce qu’un récolement 3D ?
Un récolement 3D consiste à documenter les ouvrages réalisés ou modifiés sous forme de représentation tridimensionnelle exploitable. Il complète les documents traditionnels en conservant le contexte visuel et spatial du chantier.
Pourquoi documenter les réseaux avant remblaiement ?
Avant remblaiement, les réseaux, branchements, raccordements et accessoires sont encore visibles. Une acquisition réalisée à ce moment conserve une mémoire visuelle et spatiale qui devient difficile à reconstituer après fermeture de la fouille.
Reso3D peut-il être utilisé pour le récolement des réseaux ?
Oui. Reso3D peut contribuer à la constitution d’un dossier de récolement en produisant une représentation 3D des ouvrages visibles. Les modalités de validation, de précision et de livraison restent définies selon les exigences du projet et les procédures du professionnel responsable.
Les données sont-elles géoréférencées ?
Les acquisitions peuvent être réalisées avec un récepteur GNSS ou être géoréférencées ensuite dans MyReso3D à partir de points d’appui. Le niveau de géoréférencement dépend de la configuration, des conditions de capture et des contrôles réalisés.
Peut-on utiliser Reso3D sans GNSS ?
Oui. En mode local, le smartphone permet de reconstruire un nuage de points métrique exploitable pour l’observation, les mesures et certains contrôles. Le géoréférencement peut ensuite être réalisé dans MyReso3D à partir de points d’appui.
Peut-on effectuer des mesures dans le modèle 3D ?
Une reconstruction 3D peut servir de support à l’observation et à la mesure. La validité des mesures dépend de la qualité de l’acquisition, du géoréférencement, du traitement et des contrôles appliqués.
Quels livrables peuvent être produits ?
Selon le projet, les données peuvent alimenter des nuages de points, orthophotos géoréférencées, mesures, cubatures, données vectorisées, exports cartographiques ou livrables métier comme PGOC ou RecoStaR.
Reso3D garantit-il automatiquement une précision de classe A ?
Non. Reso3D peut s’intégrer dans un processus visant des livrables compatibles classe A lorsque les conditions d’acquisition, de géoréférencement, de contrôle et de validation sont réunies. La conformité finale n’est pas automatique.
Qui valide les données finales ?
Le professionnel responsable du projet, souvent le géomètre ou l’intervenant chargé du contrôle, conserve la responsabilité de la validation finale des données, de leur cohérence et de leur conformité aux exigences du projet.
Quels ouvrages peuvent être documentés ?
Reso3D peut documenter différents ouvrages visibles : réseaux d’eau, assainissement, énergie, télécommunication, fourreaux, branchements, chambres, regards, accessoires, tranchées et ouvrages de génie civil.
