MyReso3D, plateforme web 3D
Consulter, mesurer et exploiter après remblaiement les enregistrements 3D géoréférencés produits pendant la tranchée ouverte.
Exploiter la donnée après le terrain

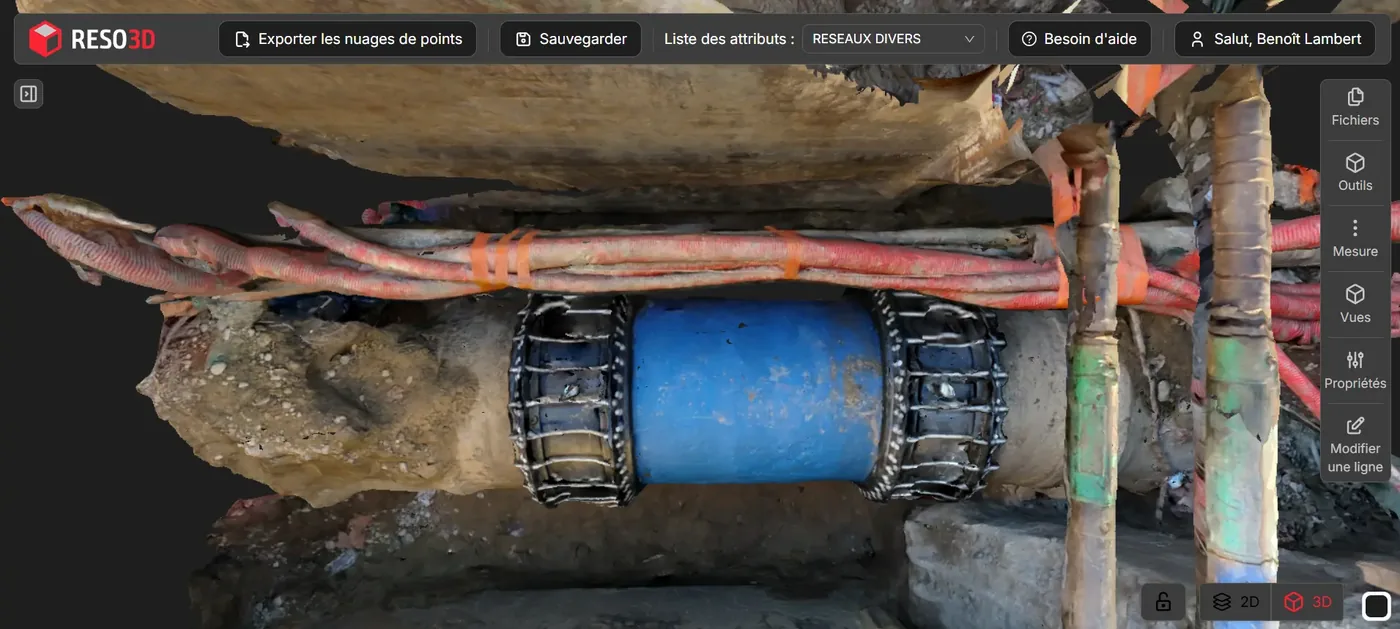

MyReso3D est l'environnement web qui transforme l'acquisition terrain en donnée consultable, mesurable et exploitable. Une fois le chantier capturé, la plateforme permet de travailler sur le nuage de points, de préparer les livrables, de vérifier certains éléments et de conserver une trace numérique accessible après remblaiement.

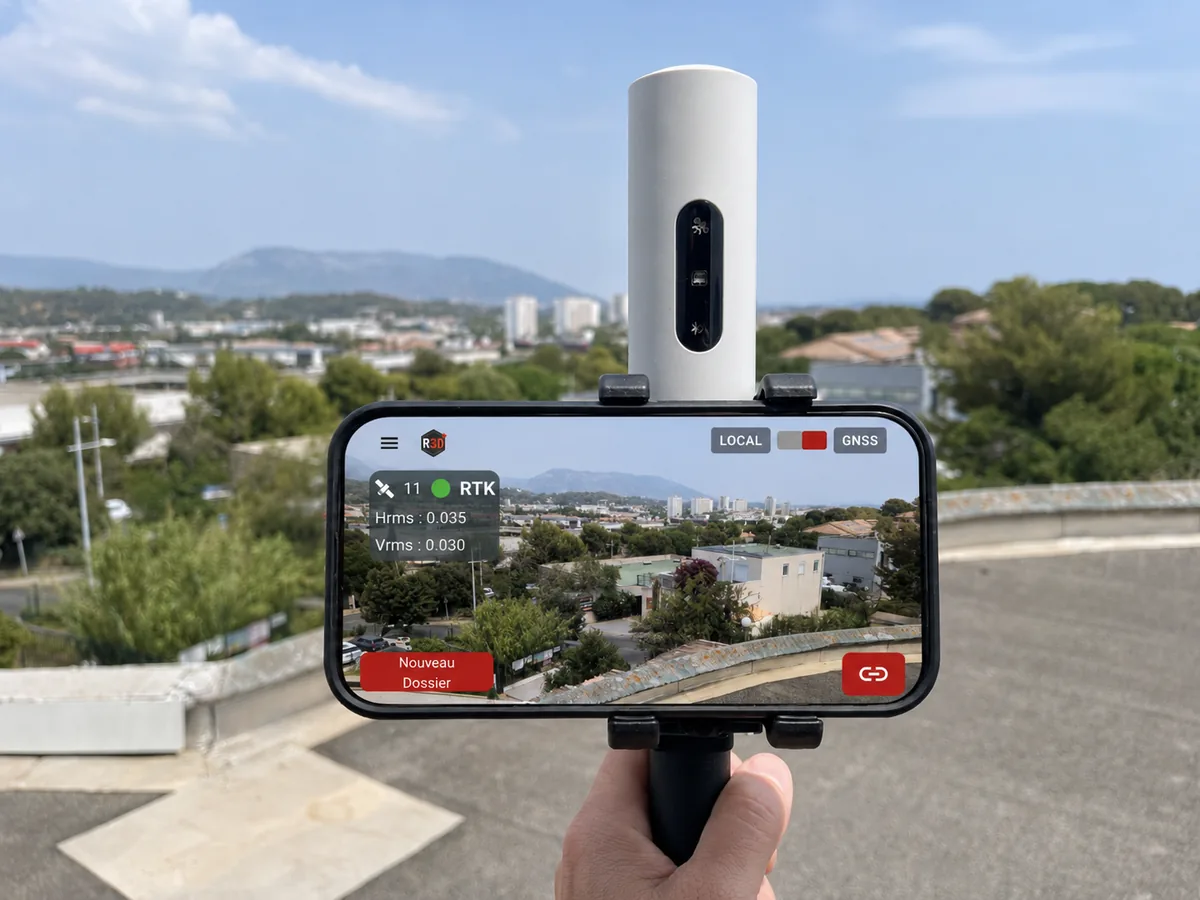

Un relevé réalisé avec un récepteur GNSS peut être géoréférencé dès l'acquisition. Un relevé réalisé en mode local, avec le smartphone seul, conserve un nuage de points à la bonne échelle pour les mesures et les volumes, puis peut être géoréférencé dans MyReso3D grâce à des GCP.
La plateforme a vocation à relier les usages terrain, les besoins SIG, les contrôles internes et la gestion patrimoniale des réseaux. Elle n'est pas seulement un viewer : elle devient le point d'exploitation de la preuve 3D produite par RESO 3D.
Fonctionnalités principales
- Géoréférencement d'un nuage de points via GCP (Ground Control Points ou points d'appui au sol).
- Changement du système de projection et reprojection du nuage de points.
- Fusion de plusieurs nuages de points issus de relevés distincts.
- Mesures sur un nuage de points à la bonne échelle, même lorsque l'acquisition terrain a été réalisée en mode local.
- Calcul du volume d'une fouille avec export d'un rapport de cubature en quelques secondes.
- Vectorisation des réseaux : réseaux divers, PGOC (Plan Géoréférencé des Ouvrages Construits) et RecoStaR.
Entrées et sorties de la plateforme
MyReso3D reçoit les données terrain, les organise, puis produit les supports nécessaires au contrôle, à la mesure et aux livrables métier.
Données entrantes
- acquisition Reso3D ;
- nuage de points ;
- points d’appui ;
- informations de géoréférencement ;
- données attributaires.
Données produites
- nuage géoréférencé ;
- orthophoto ;
- rapport de cubature ;
- données vectorisées ;
- exports SIG/DAO ;
- livrables PGOC ou RecoStaR selon le workflow.
Les étapes de traitement
MyReso3D organise le passage du nuage brut vers une donnée métier exploitable.
1. Positionner
Les points d'appui et informations de géoréférencement permettent de replacer le nuage dans le bon contexte spatial selon les exigences du projet.
2. Nettoyer et fusionner
Plusieurs acquisitions peuvent être rapprochées, comparées ou fusionnées pour reconstituer une vision plus complète de la zone documentée.
3. Mesurer et exporter
La donnée devient un support de mesure, de cubature, de vectorisation et d'export vers les formats attendus par les équipes métier.

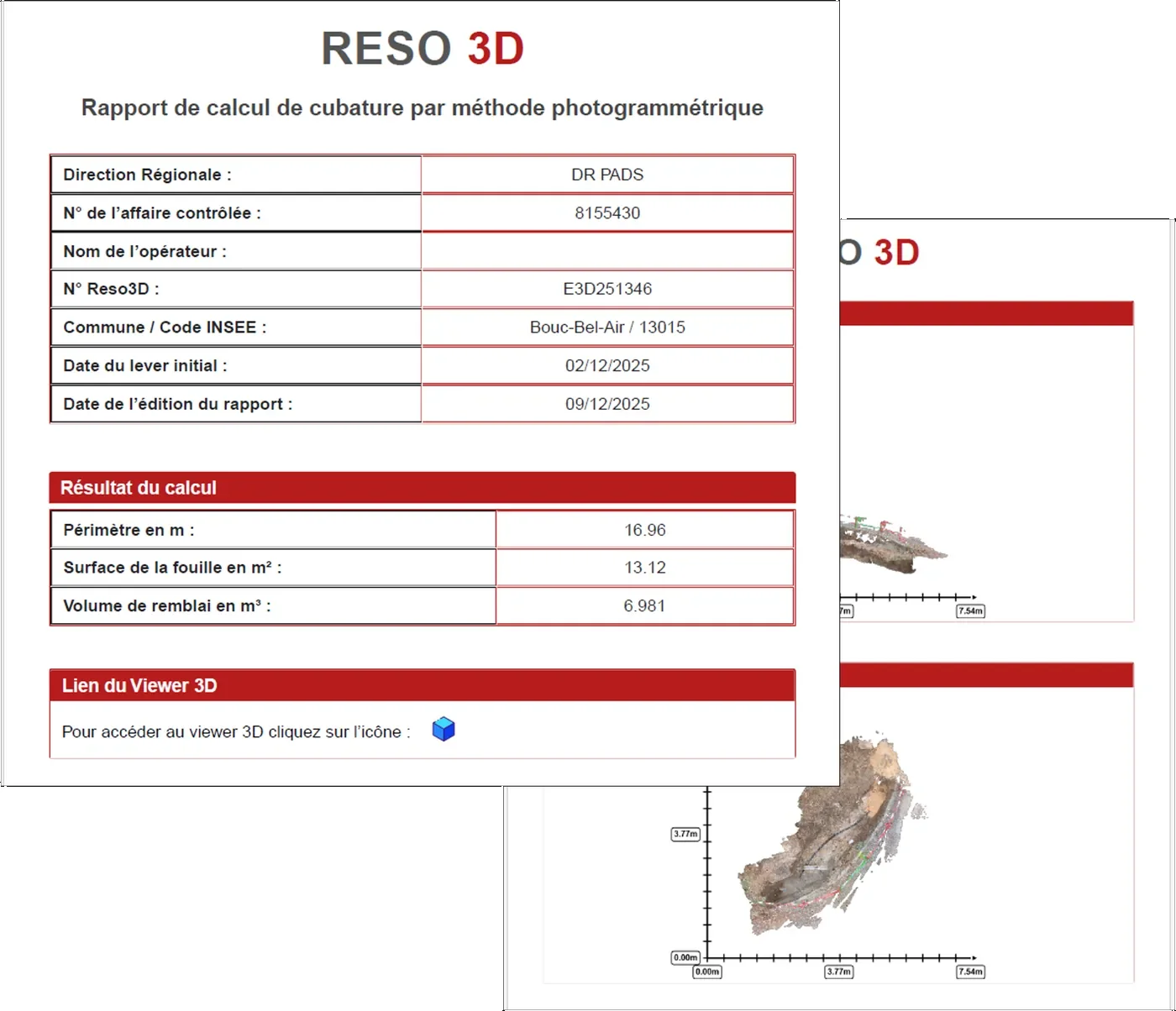

Cubature et traçabilité
Le calcul de cubature documente le volume d'une fouille à partir du nuage de points. L'export rapide d'un rapport facilite la traçabilité, le contrôle interne et la facturation des travaux.
La donnée reste consultable après remblaiement : elle conserve la preuve visuelle, la géométrie mesurable et le contexte de pose de l'ouvrage.
Demander une démonstrationDu terrain au patrimoine réseau
MyReso3D relie la capture chantier aux usages SIG et gestion patrimoniale.
Contrôle sans réouverture
Les mesures et vérifications peuvent être réalisées ultérieurement depuis le nuage de points, sans revenir physiquement sur une tranchée remblayée.
Exports personnalisables
Les exports peuvent être adaptés aux standards cartographiques attendus : SHP, DXF, CSV, TXT et livrables métier selon le contexte.

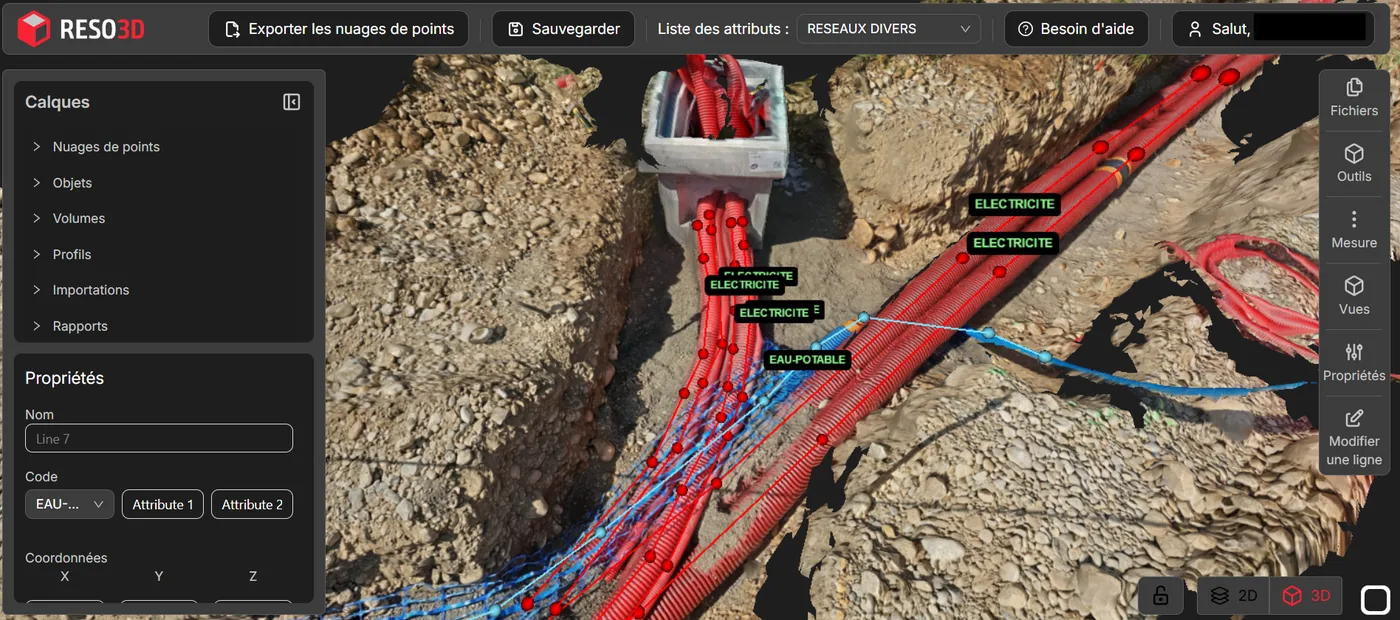

Vectorisation en vue 3D
Les réseaux peuvent être vectorisés directement dans l'environnement 3D, avec des thèmes adaptés aux réseaux divers, PGOC et RecoStaR.
Pourquoi garder une plateforme dédiée ?
Un relevé 3D n'a de valeur que s'il peut être retrouvé, compris et réutilisé. MyReso3D apporte cette continuité : les données de chantier ne restent pas seulement dans un dossier local ou une galerie d'images, elles sont rattachées à un projet et peuvent être consultées comme une mémoire numérique de l'intervention.
Cette logique est utile pour préparer une opération, répondre à une question technique, comparer plusieurs acquisitions, produire un rapport de cubature ou alimenter des restitutions cartographiques adaptées aux réseaux enterrés.
