La solution Reso3D pour le récolement 3D des réseaux
Découvrez la chaîne Reso3D : acquisition mobile avec ou sans GNSS, traitement photogrammétrique, gestion des projets et exploitation des données 3D dans MyReso3D.
Une solution complète pour constituer une représentation 3D géoréférencée, traçable et exploitable des ouvrages souterrains tant que la tranchée est encore ouverte.
RESO 3D couvre toute la chaîne de documentation : capture mobile sur chantier, organisation des dossiers dans le dashboard, traitement photogrammétrique, exploitation du nuage de points dans MyReso3D et production de livrables utiles aux métiers du réseau.
Le récolement avec smartphone permet de capturer les ouvrages au moment où ils sont encore visibles, sans mobiliser une chaîne d'acquisition lourde pour chaque intervention terrain.
Cette approche évite de séparer l'acquisition terrain, la preuve visuelle, la mesure, la cubature et l'export cartographique dans des outils isolés. Chaque environnement répond à une étape précise, mais l'ensemble reste orienté vers un objectif commun : conserver une donnée fiable sur les ouvrages visibles avant remblaiement.

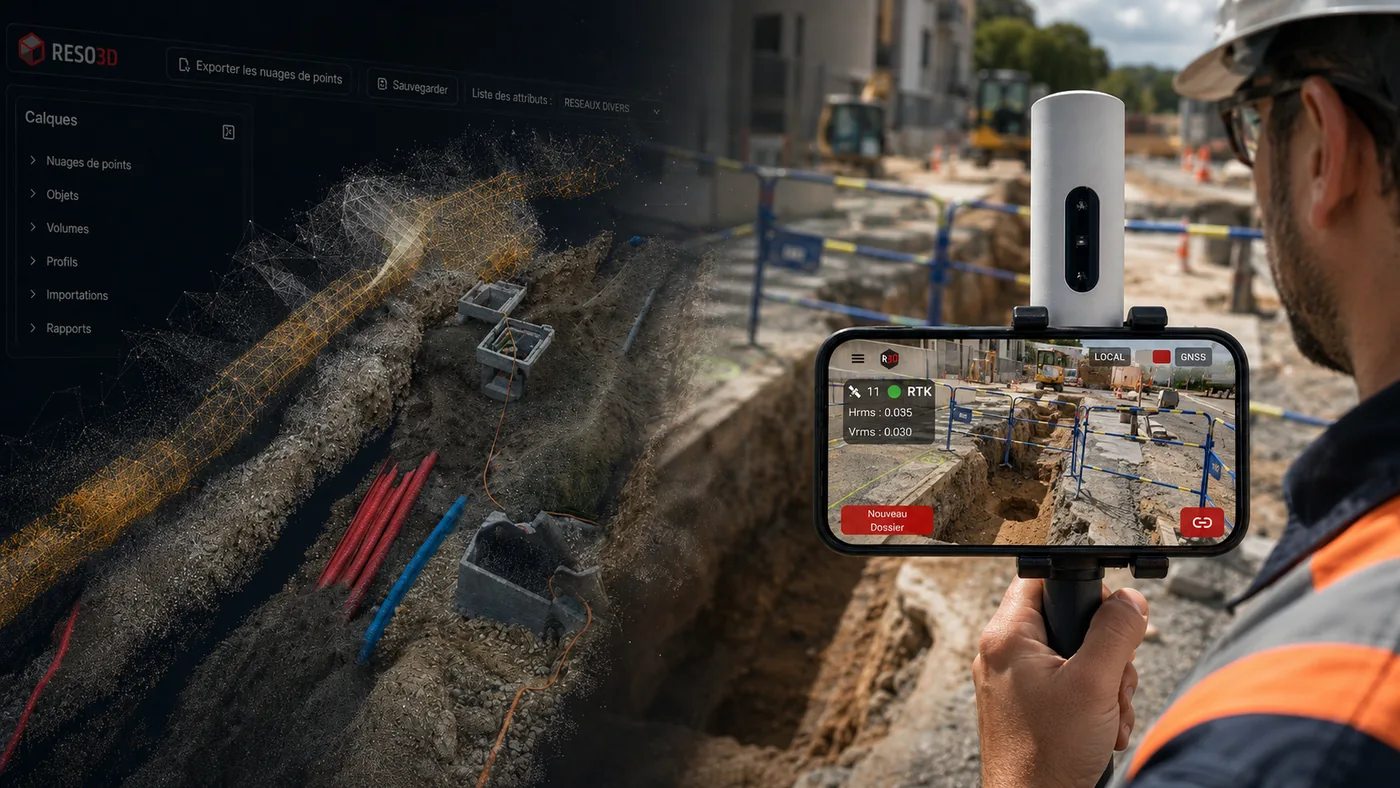

De l’acquisition smartphone sur chantier à la représentation 3D exploitable dans MyReso3D.
1Acquisition terrainSmartphone, images et GNSS si nécessaire
2Gestion projetDossiers, chantiers, utilisateurs et suivi
3Traitement 3DReconstruction photogrammétrique
4Exploitation MyReso3DMesures, contrôles, GCP et cubature
5Livrables métierNuage, orthophoto, PGOC et RecoStaR
Application mobile
L'application terrain accompagne l'opérateur pendant la capture : création du dossier, acquisition guidée des images, association au chantier et transmission des données pour traitement. Elle peut être utilisée avec un récepteur GNSS pour produire une acquisition directement géoréférencée, ou en mode local avec le smartphone seul lorsque le contexte chantier l'impose.
Cette approche rend le récolement 3D accessible aux équipes présentes sur site, sans transformer chaque intervention en opération topographique lourde.
Le dashboard organise la partie opérationnelle : projets, chantiers, utilisateurs, rôles, suivi des acquisitions et accès aux données produites. Il permet de structurer le travail entre équipes terrain, responsables travaux, prestataires et administrateurs.
Chaque acquisition reste rattachée à un contexte clair, ce qui facilite le contrôle, la traçabilité, la récupération des livrables et la continuité entre le chantier et le bureau.
MyReso3D
MyReso3D est l'espace d'exploitation des données 3D : consultation du nuage de points, géoréférencement par GCP, fusion, reprojection, mesures, cubature et préparation des livrables. La plateforme transforme l'acquisition brute en donnée métier exploitable.
Elle permet aussi de préparer des exports cartographiques et de vectoriser les réseaux selon les thématiques attendues, notamment PGOC et RecoStaR.
Reso3D transforme l'acquisition terrain en données utilisables pour le contrôle, la documentation, la cartographie et le récolement des réseaux enterrés.
Nuage de points
Représentation 3D mesurable de la fouille, des réseaux visibles, des accessoires et de leur environnement immédiat.
Orthophoto
Support visuel géoréférencé pour vérifier l'état du chantier, partager le contexte et compléter le dossier technique.
Mesures et cubature
Distances, contrôles dimensionnels et calculs de volume de fouille à partir des données reconstruites.
Données géoréférencées
Acquisitions directement positionnées avec GNSS ou géoréférencées ensuite dans MyReso3D par points d'appui.
Exports cartographiques
Données préparées pour les usages SIG, les contrôles internes, les échanges projet et la documentation patrimoniale.
PGOC et RecoStaR
Vectorisation selon les thématiques PGOC et préparation de livrables RecoStaR pour les processus métier concernés.
Une solution adaptée aux conditions du chantier
RESO 3D répond aux contraintes des travaux publics et des gestionnaires de réseaux.
Avec ou sans GNSS
Avec un récepteur GNSS, l'acquisition peut être géoréférencée dès le terrain. En mode local, le smartphone permet de reconstruire un nuage de points métrique, qui peut ensuite être mesuré, contrôlé et géoréférencé dans MyReso3D à partir de points d’appui.
Reconstruction 3D mesurable
Le nuage de points est exploitable pour des mesures cohérentes, y compris le calcul de volume d'une fouille, sous réserve des contrôles adaptés au projet.
GCP dans MyReso3D
Un nuage capturé en mode local peut être géoréférencé ensuite dans MyReso3D à partir de GCP, les points d'appui relevés sur le chantier.
De la tranchée ouverte à la mémoire patrimoniale
À quels moments utiliser RESO 3D ?
La solution intervient aux étapes où l'information terrain doit être capturée, contrôlée puis retrouvée sans dépendre uniquement de souvenirs de chantier ou de photographies isolées.
Pendant la tranchée ouverte
Documenter les réseaux, accessoires, raccordements, croisements et changements de direction lorsque les ouvrages sont visibles et que leur contexte de pose peut encore être compris.
Après traitement
Exploiter le nuage de points, vérifier la cohérence de l'acquisition, réaliser des mesures, calculer une cubature et préparer les livrables attendus par le projet.
Après travaux
Conserver une mémoire numérique du chantier pour répondre à une question technique, préparer une intervention, documenter un dossier ou enrichir la connaissance patrimoniale du réseau.
Ce qui différencie RESO 3D
RESO 3D complète les processus terrain, SIG et gestion patrimoniale en ajoutant une preuve 3D dense, mesurable et consultable après les travaux.
Dossier photo ou relevé ponctuel
Les photographies isolées, les mesures point par point et les notes de chantier conservent une information utile, mais souvent fragmentée. Après fermeture de la fouille, il devient difficile de retrouver les volumes, les croisements, les profondeurs relatives ou le contexte exact de pose.
Représentation 3D géoréférencée et exploitable
RESO 3D relie les images dans un environnement spatial exploitable : nuage de points à la bonne échelle, preuve visuelle dense, mesures, cubature, orthophoto et exports structurés pour alimenter le récolement et les outils métiers.
Vous avez un chantier à documenter ?
Présentez votre contexte terrain, vos contraintes de récolement et les livrables attendus.
